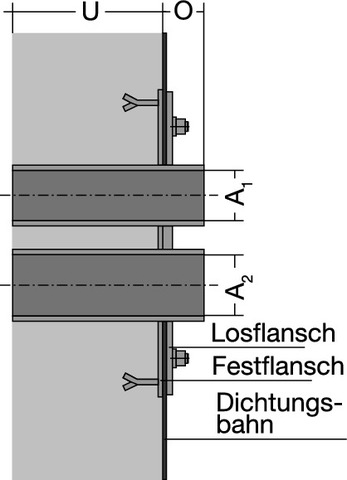

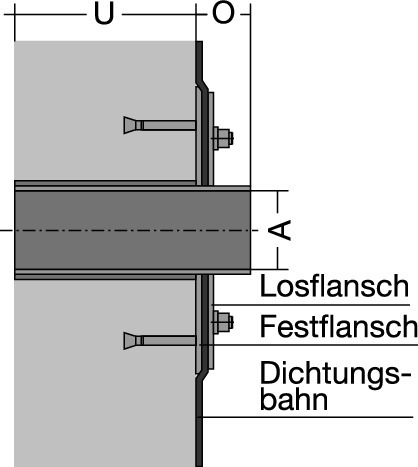

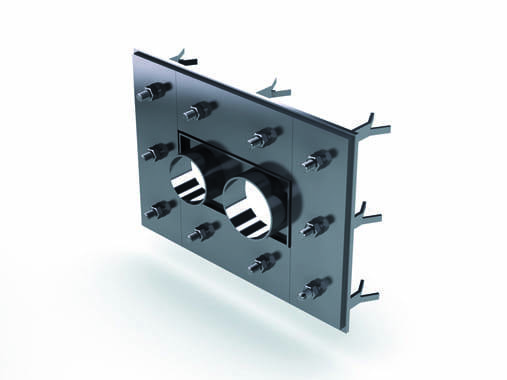

Das FU-VA Futterrohr mit Fest- und Losflansch zum Einbetonieren nach DIN 18533 (bisher DIN 18195) ist für drückendes und nicht drückendes Wasser erhältlich. Der Festflansch wird bündig in die Verschalung einbetoniert und die Abdichtung durchgeführter Kabel oder Rohre erfolgt mittels Gummi-Press-Dichtung GPD oder Ring-Raum-Dichtung RRD. Andere Varianten: FU-VA Mehrfachelement und mit Ober- und/oder Unterlänge erhältlich. Komplett aus V2A Edelstahl, wahlweise auch V4A erhältlich.
| Vorgaben für Fest- und Losflansch-Konstruktion nach DIN 18533 | |||||
| Øa durchgeführtes Rohr oder Kabel | Øi Futterrohr | Drückendes Wasser | Nicht drückendes Wasser | ||
| Øa Festflansch | Øa Losflansch | Øa Festflansch | Øa Losflansch | ||
| 0 – 63 mm | 100 mm | 425 mm | 415 mm | 245 mm | 235 mm |
| 0 – 85 mm | 125 mm | 450 mm | 440 mm | 270 mm | 261 mm |
| 0 – 112 mm | 150 mm | 475 mm | 465 mm | 295 mm | 286 mm |
| 0 – 162 mm | 200 mm | 525 mm | 516 mm | 345 mm | 338 mm |
| 0 – 212 mm | 250 mm | 575 mm | 566 mm | 395 mm | 388 mm |
| 0 – 260 mm | 300 mm | 627 mm | 617 mm | 446 mm | 441 mm |
| 0 – 310 mm | 350 mm | 677 mm | 668 mm | 496 mm | 488 mm |
| 0 – 350 mm | 400 mm | 727 mm | 717 mm | 547 mm | 538 mm |
| 0 – 400 mm | 450 mm | 777 mm | 769 mm | 597 mm | 591 mm |
| 0 – 450 mm | 500 mm | 827 mm | 819 mm | 647 mm | 641 mm |
