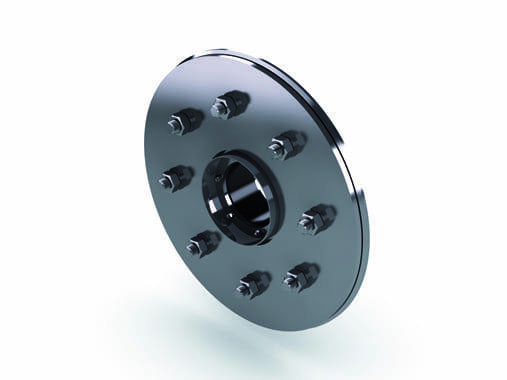

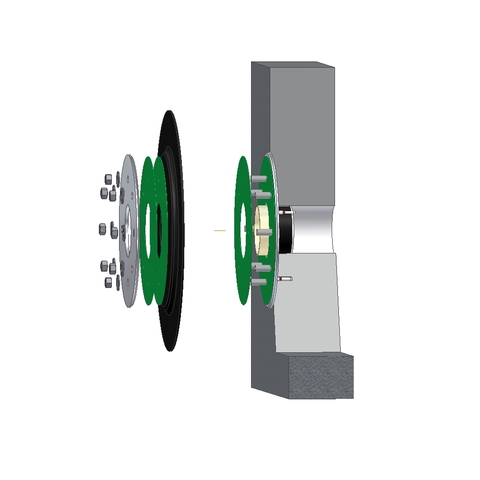

Die GPD Gummi-Press-Dichtung mit Fest- und Losflansch (F+L) ist für drückendes Wasser und nicht drückendes Wasser geeignet. Weiters eignet sich dieses Produkt für Gebäudeeinführungen (Kernbohrungen) in Bodenplatten und Wänden mit Dichtungsbahnen nach DIN 18533 (bisher DIN 18195). Der Festflansch wird an vorhandene Wände oder Bodenplatten gedübelt und die Abdichtung durchgeführter Kabel oder Rohre erfolgt mittels Gummi-Press-Dichtung GPD.
| Vorgaben für Fest- und Losflansch-Konstruktion nach DIN 18533 |
|||
| Kernbohrung od. Futterrohrinnenlichte (A) in mm |
Außendurchmesser Medienrohr/Kabel (D) in mm |
Øa Festflansch | |
| nicht drückendes Wasser (W1) | drückendes Wasser (W2) | ||
| 60 | max. 34 | 200 | 380 |
| 80 | max. 45 | 220 | 400 |
| 100 | max. 66 | 240 | 420 |
| 125 | max. 87 | 265 | 445 |
| 150 | max. 112 | 290 | 470 |
| 200 | max. 162 | 340 | 520 |
| 250 | max. 212 | 390 | 570 |
| 300 | max. 260 | 440 | 620 |
| 350 | max. 300 | 490 | 670 |
| 400 | max. 350 | 540 | 720 |
| 450 | max. 400 | 590 | 770 |
| 500 | max. 450 | 640 | 820 |
