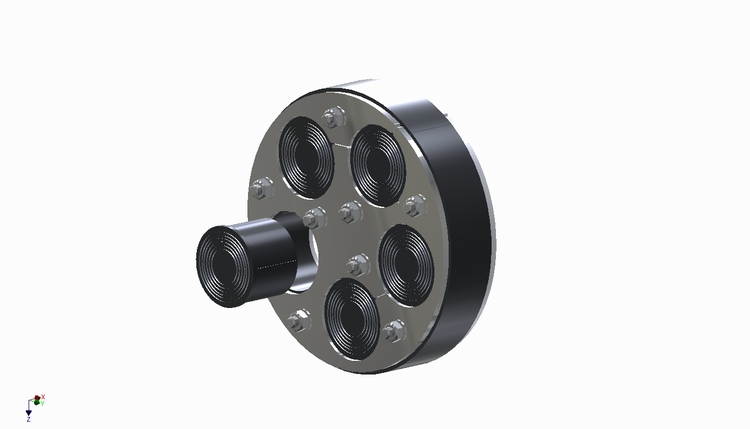

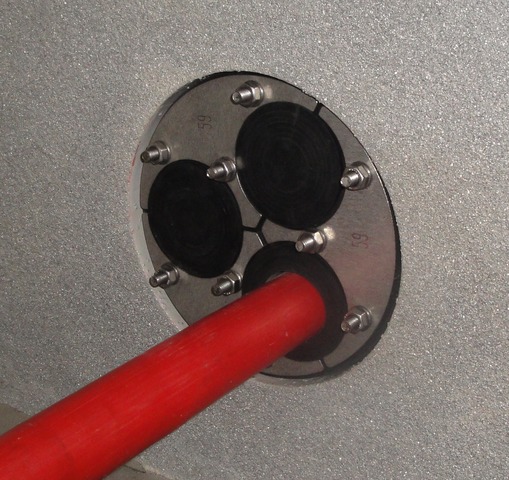

Mit den Gummi-Press-Dichtungen GPD (A)-ZS lassen sich Kabel und Rohre mit unterschiedlichen Durchmessern variabel abdichten. Die Kabeldurchmesser sind durch bewährte Zwiebelschnitttechnik stufenlos wählbar. Einfach so viele Gummielemente entfernen, bis der gewünschte Durchmesser erreicht ist. Möchten sie eine Bohrung nicht belegen oder eine Kernbohrung blind verschließen, belassen sie die Gummiteile in der Dichtung.

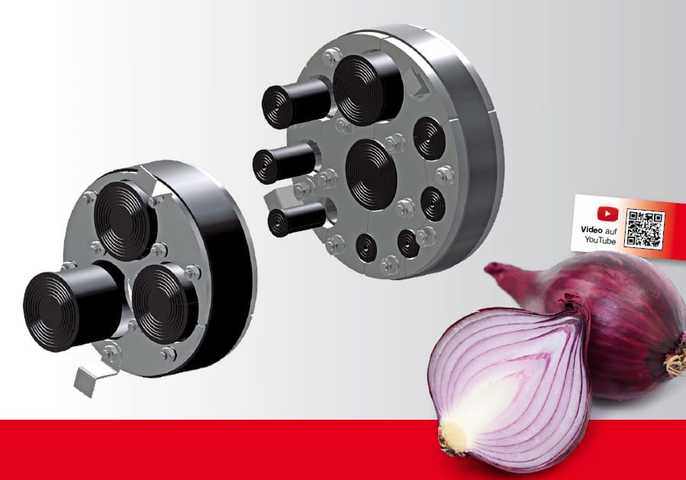

Die Dichtungseinsätze mit Zwiebelschnitt von UGA sind universell einsetzbar!

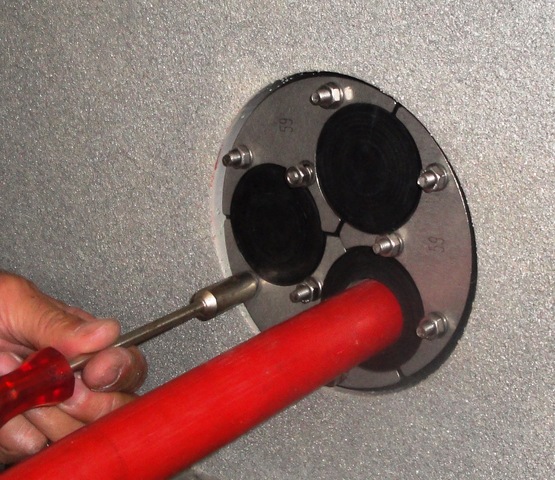

Großer Vorteil zu ähnlichen Systemen auf dem Markt ist, dass der Grundkörper der UGA Gummi-Press-Dichtung und die Zwiebelschnitteinsätze getrennt sind und dadurch einfacher montiert werden können.
| GPD-ZS Gummi-Press-Dichtung mit Zwiebelschnitt | |||
|---|---|---|---|
| Innendurchmesser Kernbohrung/Futterrohr in mm | Anzahl Kabel/Rohre | Außendurchmesser Kabel/Rohre in mm | Artikelbezeichnung |
| 80 | 0 – 1 | 4 – 32 | GPD 80-ZS/1x(4-32) |
| 80 | 0 – 2 | 4 – 25 | GPD 80-ZS/2x(4-25) |
| 80 | 0 – 3 | 4 – 20 | GPD 80-ZS/3x(4-20) |
| 100 | 0 – 1 | 22 – 54 | GPD 100-ZS/1x(22-54) |
| 100 | 0 – 3 | 4 – 32 | GPD 100-ZS/3x(4-32) |
| 100 | 0 – 4 | ||
| davon 0 – 2 | 4 – 32 | ||
| davon 0 – 2 | 4 – 25 | GPD 100-ZS/2x(4-32)+2x(4-25) | |
| 100 | 0 – 5 | ||
| davon 0 – 2 | 4 – 32 | ||
| davon 0 – 3 | 4 – 20 | GPD 100-ZS/2x(4-32)+3x(4-20) | |
| 100 | 0 – 8 | 4 – 20 | GPD 100-ZS/8x(4-20) |
| 125 | 0 – 3 | 4 – 32 | GPD 125-ZS/3x(4-32) |
| 125 | 0 – 6 | 4 – 25 | GPD 125-ZS/6x(4-25) |
| 125 | 0 – 10 | 4 – 20 | GPD 125-ZS/10x(4-20) |
| 150 | 0 – 3 | 22 – 54 | GPD 150-ZS/3x(22-54) |
| 150 | 0 – 6 | 4 – 32 | GPD 150-ZS/6x(4-32) |
| 150 | 0 – 9 | 4 – 25 | GPD 150-ZS/9x(4-25) |
| 150 | 0 – 10 | ||
| davon 0 – 4 | 4 – 32 | ||
| davon 0 – 6 | 4 – 20 | GPD 150-ZS/4x(4-32)+6x(4-20) | |
| 160 | 0 – 3 | 22 – 54 | GPD 160-ZS/3x(22-54) |
| 160 | 0 – 10 | ||
| davon 0 – 4 | 4 – 32 | ||
| davon 0 – 6 | 4 – 20 | GPD 160-ZS/4x(4-32)+6x(4-20) | |
| 160 | 0 – 6 | 4 – 32 | GPD 160-ZS/6x(4-32) |
| 160 | 0 – 9 | 4 – 25 | GPD 160-ZS/9x(4-25) |
| 200 | 0 – 10 | ||
| davon 0 – 3 | 22 – 54 | ||
| davon 0 – 4 | 4 – 25 | ||
| davon 0 – 3 | 4 – 20 | GPD 200-ZS/3x(22-54)+4x(4-25)+3x(4-20) | |
