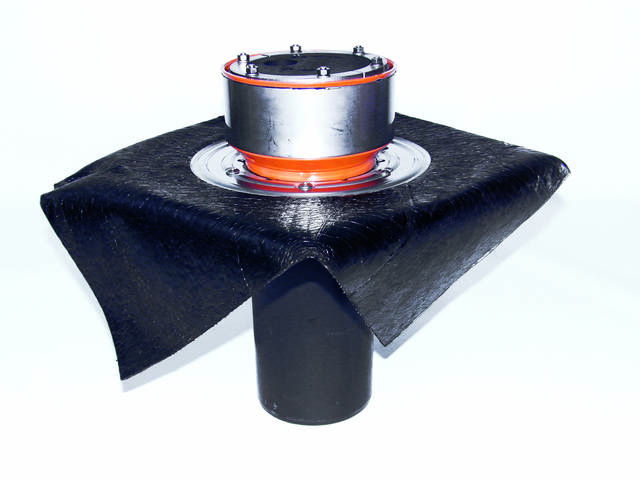

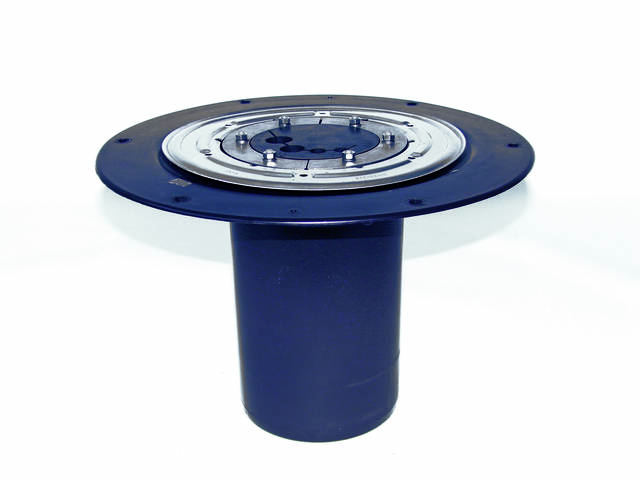

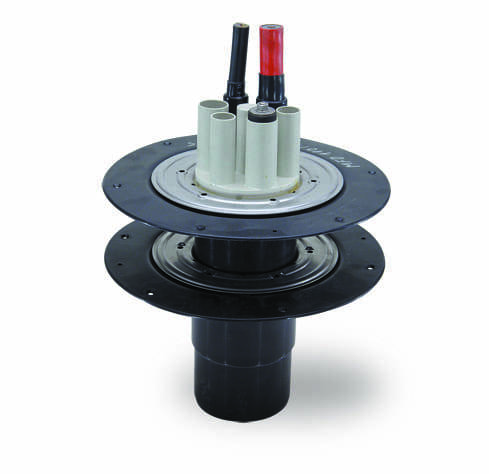

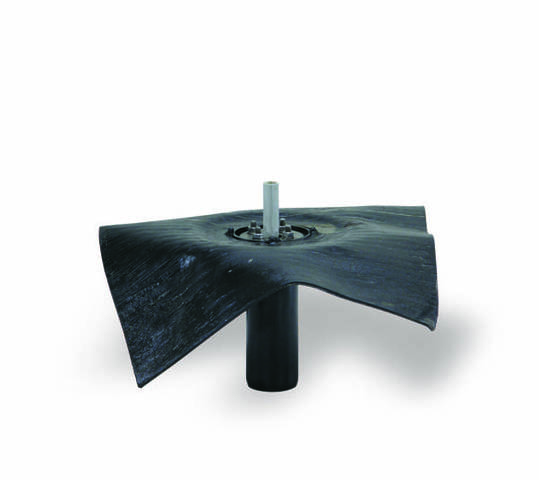

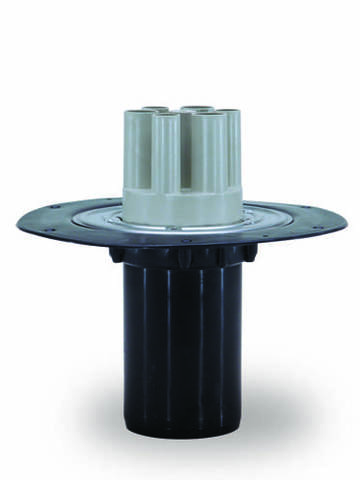

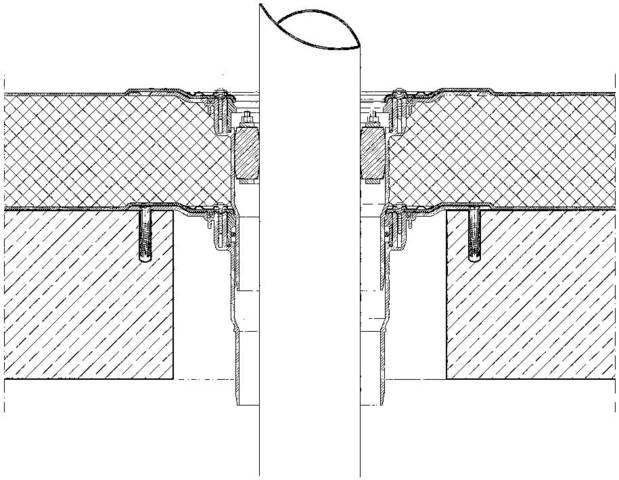

Die Mehrfach-Flachdach-Durchführungen MFD werden verwendet, um Kabel durch Flachdächer zu verlegen, beispielsweise zu Mobilfunkanlagen, Photovoltaikanlagen, Solaranlagen oder TV-Antennen. Sie sind wahlweise erhältlich mit Losflansch SF zum Anschluss an eine Dachbahn oder mit vorbereiteter Standard-Dachbahn DB zum Verschweißen mit einer Elastomer-Dichtbahn. Alle UGA Mehrfach-Flachdach-Durchführungen sind mit Aufstockeinheit AE lieferbar für eine Dachabdichtung in zwei Ebenen.
| MFD Mehrfach-Flachdach-Durchführung Varianten | ||||
|---|---|---|---|---|
| Anzahl der Kabel | Außendurchmesser Kabel von-bis in mm | Artikelbezeichnung Losflansch SF | Artikelbezeichnung Standard-Dachbahn DB | Artikelbezeichnung mit Aufstockeinheit AE |
| variabel z.B 1 Kabel | bis 35 | MFD 50/70-GPD 68-SF | MFD 50/70-GPD 68-DB | MFD/AE 50/70-GPD 68-SF(DB) |
| 0 – 1 | 16 – 48 | MFD 50/70-D1/50-SF | MFD 50/70-D1/50-DB | MFD/AE 50/70-D1/50-SF(DB) |
| 0 – 1 | 26 – 78 | MFD 110/125-D1/80-SF | MFD 110/125-D1/80-DB | MFD/AE 110/125-D1/80-SF(DB) |
| 0 – 3 | 16 – 44 | MFD 110/125-D3/46-SF | MFD 110/125-D3/46-DB | MFD/AE 110/125-D3/46-SF(DB) |
| 0 – 7 | ||||
| davon 0 – 4 | 7 – 23 | |||
| davon 0 – 3 | 7 – 30 | MFD 110/125-D7/32/25-SF | MFD 110/125-D7/32/25-DB | MFD/AE 110/125-D7/32/25-SF(DB) |
| variabel z.B. 9 Kabel | bis 24 | MFD 110/125-GPD150/WE110/ZxD-SF | MFD 110/125-GPD150/WE110/ZxD-DB | MFD/AE 110/125-GPD150/WE110/ZxD-SF(DB) |
| 0 – 1 | 34 – 108 | MFD 150/160-D1/110-SF | MFD 150/160-D1/110-DB | MFD/AE 150/160-D1/110-SF(DB) |
| 0 – 3 | 22 – 57 | MFD 150/160-D3/60-SF | MFD 150/160-D3/60-DB | MFD/AE 150/160-D3/60-SF(DB) |
| 0 – 8 | ||||
| davon 0 -4 | 7 – 23 | |||
| davon 0 – 4 | 7 – 33 | MFD 150/160-D8/35/25-SF | MFD 150/160-D8/35/25-DB | MFD/AE 150/160-D8/35/25-SF(DB) |
| variabel z.B 5 Kabel | bis 34 | MFD 150/160-GPD/150/G/F/2/WE110/ZxD-SF | MFD 150/160-GPD/150/G/F/2/WE110/ZxD-DB | MFD/AE 150/160-GPD/150/G/F/2/WE110/ZxD-SF(DB) |
